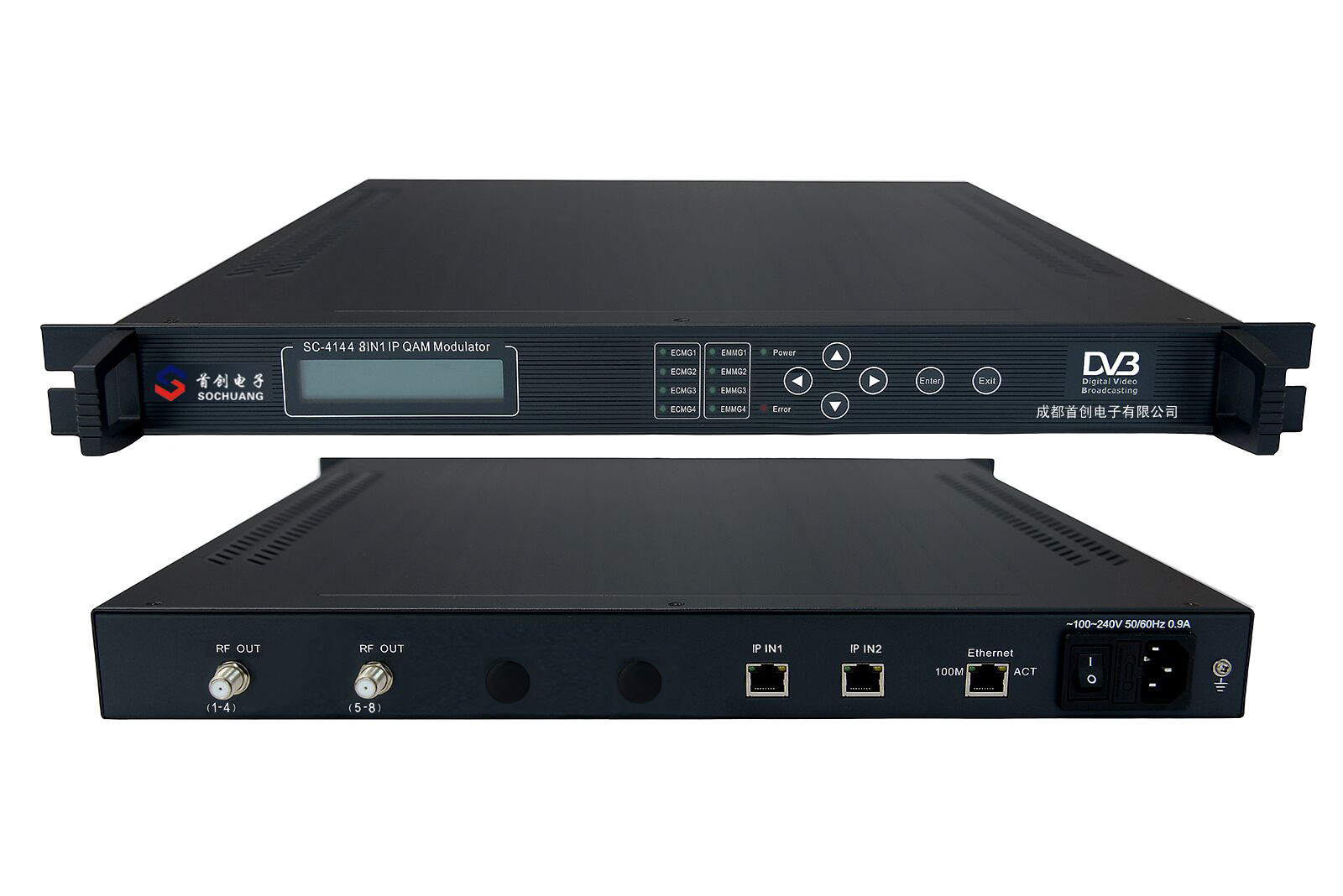

首创SC-4144 IP(64*MPTS)输入八通道复用加扰调制器



产品规格书下

用户使用说明书下

         IP(64*MPTS)输入八通道复用加扰调制器

概述


SC-4144八路IP QAM综合调制器支持64路IP(TS over UDP)输入流,输入的64路IP码流可以任意的复用到8路输出通道,支持节

目名称、节目号、PID的任意修改;同时支持8路复用流经过加扰模块进行DVB同密加扰,可支持4个CAS同密,加扰码流再被调制

成八路QAM/DVB-C射频信号通过1路F头输出,完成基带信号的加扰和调制的功能,是有线数字电视前端中复用、加扰、调制的主

要设备之一。


特点


支持可变符号率,频率和多种QAM星座模式

支持64路IP流输入,复用,加扰,支持EPG插入

超大缓存,抗突发码率,PCR校正

可配置PID过滤、PID重映射,PSI/SI信息编辑和同步更新

符合DVB通用加扰算法,支持4个条件接收(CAS)系统同密

支持NIT表插入

支持输入、输出信号的实时监测

支持中英文液晶显示,前面板按键操作和远程网管控制

高可靠性设计,运行稳定


技术指标


输入
1GE IP
1000BASE-T(64×MPTS),TS over UDP
输出
接口
F头,阻抗75Ω
调制标准
DVB-C
频率范围
47-870Mhz
输出电平
80-110dB
衰减范围
0-30dB(0.5dB步进)
符号率
5-9Mbaud/s
星座
16QAM、32QAM、64QAM、128QAM、256QAM
滚将系数
0.15
MER
>38dB
BER
0
网络管理
以太网接口
10/100M RJ45
常规特性
尺寸
482mm×280mm×44mm
环境
0~45℃(工作);-20~80℃(储存)
电源
100VAC-240VAC,50Hz,25W
