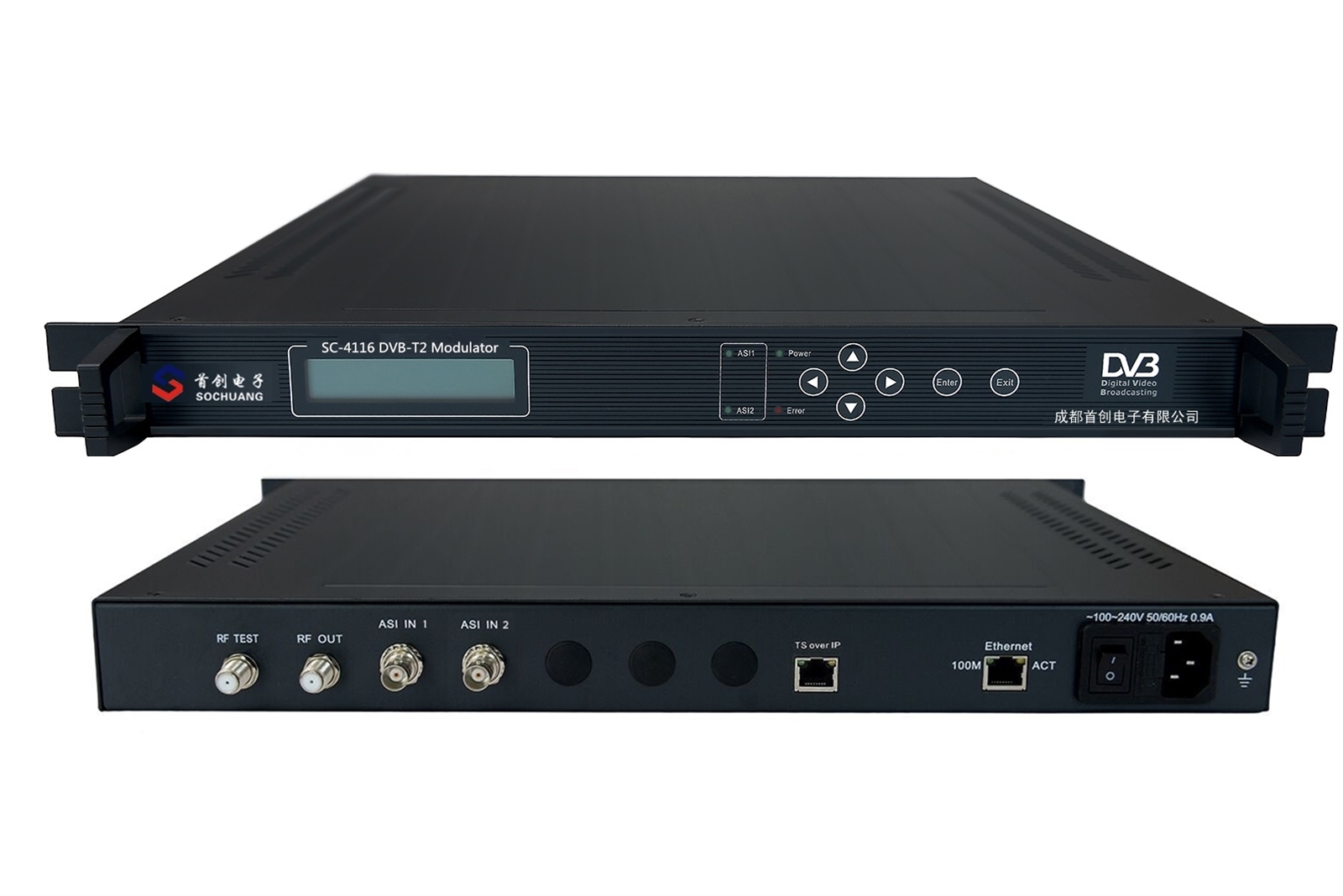

首创SC-4116 DVB-T2欧标地面调制器



                    DVB-T2欧标地面调制器



概述


  SC-4116 DVB-T2调制器支持1ASI或者1路IP输入流,然后通过调制模块调制成射频信号输出。DVB-T2调制器完全遵守DVB-T2EN302



 755)标准. 采用最先进的编码和调制技术,高效的利用地面频谱资源,从而为固定,移动和便携设备提供稳定、可靠的接收信号。它可广



泛用于数字电视广播系统组建,适用于HFC宽带数字MMDS系统。





特点


符合DVB-T2(EN302 755)标准

传输模式(FFT)支持1K、2K、4K和8K

传输带宽支持5M、6M、7M和8M

优异的RF性能,MER≥42db

射频输出频率范围:36-900MHz,1Hz步进

支持输入、输出信号的实时监测

支持中英文液晶显示,前面板按键操作和远程网管控制

高可靠性设计,运行稳定



技术指标



输入

ASI

DVB标准,BNC接口



IP

100mbps RJ45, TS over IP/UDP/MPTS

调制

调制方式

DVB-T2(EN302 755



FFT

1K、2K、4K和8K



带宽

5M、6M、7M、8M



星座

QPSK16QAM64QAM、256QAM



保护间隔

1/128、1/32、1/1619/256、1/8、19/128、1/4



FEC

1/2、3/5、2/33/4、4/5、5/6

输出

接口

F头,阻抗75Ω



衰减范围

-26dbm~+3dbm(0.1db步进)



频率范围

36-900MHz



MER

≥42dB

网络管理

以太网接口

10/100M RJ45

常规特性

尺寸

482mm×280mm×44mm



环境

0~45(工作);-20~80(储存)



电源

100VAC-240VAC,50Hz,25W
